Alambre de cobre ultrasónico
El cable de cobre de la junta ultrasónica utiliza decenas de miles de veces por segundo de ondas de alta vibración a la superficie de dos partes metálicas que se conectarán, y luego aplica una cierta fuerza para hacer que las superficies metálicas se froten entre sí para formar una fusión de moléculas para lograr el propósito de la conexión .
El cable de cobre de la junta ultrasónica utiliza decenas de miles de ondas de vibración altas por segundo para actuar en la superficie de dos partes metálicas que se conectarán, y luego aplica una cierta fuerza para hacer que las superficies metálicas se froen entre sí para formar fusiones moleculares, por lo que para lograr el propósito de la conexión .}} Los dos objetos se superponen a ser superpuestos, ultrasonic Vibration se agrega una forma de conexión a una conexión de conexión y se agrega la forma de la conexión y se agregan la forma del sólido y se agregan la forma del sólido a la forma de la conexión. No producirá / causará defectos (superficie rugosa) . Es muy adecuado para el arnés de soldadura ultrasónica, incluidos el alambre y el cable, el conector, el equipo de procesamiento, la fabricación del arnés y las industrias de aplicaciones aguas abajo . Los arneses de alambre son ampliamente utilizados y se pueden usar en automóviles en los automóviles, aplicaciones domésticas, computadoras y equipos de comunicación, varios instrumentos electrónicos, etc. {3 {} En forma de H .
Parámetros

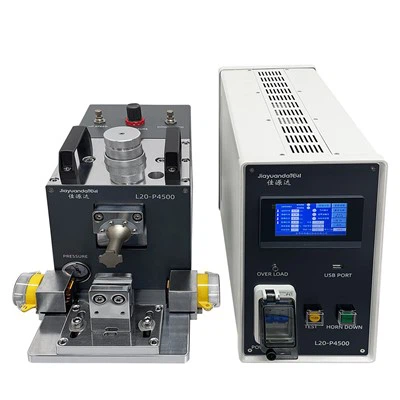

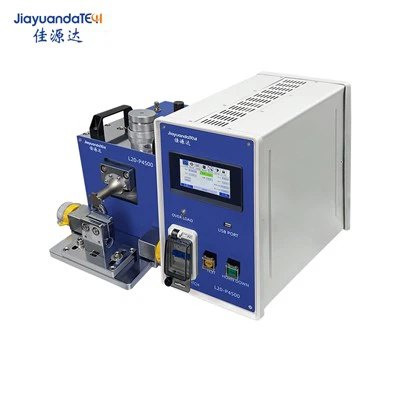

| Modelo de producto | L40-P800 | L20-P2000 | L20-P4500 |
| Fuente de alimentación | AC220V/AC110V de una sola fase conmutable 50Hz | AC220V/AC110V de una sola fase conmutable 50Hz | AC220V/AC110V de una sola fase conmutable 50Hz |
| Suministro de aire | Aire comprimido 0.5-0.8 MPA | Aire comprimido 0.5-0.8 MPA | Aire comprimido 0.5-0.8 MPA |
| Potencia máxima ultrasónica (W) | 500 | 1200 | 2600 |
| Potencia máxima de la máquina (w) | 600 | 1500 | 2800 |
| Frecuencia ultrasónica (KHZ) | 40 | 20 | 20 |
| Tiempo de ultrasonido máximo | 0.4s | 0.4s | 0.4s |
| Precisión ajustable de los tiempos de ultrasonido | 0.01s | 0.01s | 0.01s |
| Tamaño de rosca de conexión de moho ultrasónico | M8*1.25 | 1/2*20unf | 1/2*20unf |
| Salida de datos | Puede exportar cada datos de soldadura desde una unidad USB externa | Puede exportar cada datos de soldadura desde una unidad USB externa | Puede exportar cada datos de soldadura desde una unidad USB externa |
| Tamaño del molde superior (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Tamaño del molde inferior | 20 × 20 Rápido desmontar y reemplazable | 20 × 20 Rápido desmontar y reemplazable | 20 × 20 Rápido desmontar y reemplazable |
| Número máximo de capas de soldadura | 20 capas de lámina de cobre (electrodo negativo) 20 capas de lámina de aluminio (electrodo positivo) | 30 capas de lámina de cobre (electrodo negativo) 30 capas de lámina de aluminio (electrodo positivo) | 60 capas de lámina de cobre (electrodo negativo) 60 capas de lámina de aluminio (electrodo positivo) |
Características
Núcleo automático de ajuste y seguimiento automático de bucle de fase de hardware puro de hardware
Rango de ajuste de frecuencia adaptativa ± 500Hz, reduciendo efectivamente la dificultad de la fabricación de moho
Apoya el poder de encendido, el tiempo y la autocomprobación manual, la búsqueda de la frecuencia de la cabeza de soldadura
La frecuencia de trabajo en tiempo real del cabezal de soldadura se rastrea de forma predeterminada, y el núcleo de control de amplitud de circuito cerrado que hace que el seguimiento sea un paso más rápido
Voltaje de la fuente de alimentación adaptativa y cambios de carga, calidad de soldadura mejor y más estable
El rango del 50%puede ser preestablecido para soldadura de amplitud constante, lo que permite que una máquina se use para múltiples productos
El control de la rampa de vibración puede mejorar efectivamente la vida útil del molde
La máquina de alambre de cobre de unión ultrasónica proporciona cinco tipos de información de sobrecarga real
Desviación de frecuencia fuera de rango, sobrecarga de energía
Corriente de carga anormal, sobrevoltaje anormal del transductor
Colección de varias señales de protección, como el sobrecalentamiento del dispositivo de alimentación, para escoltar todo el sistema
Funciones prácticas de operación básica
Pantalla de potencia en tiempo real LED en columna
5 tipos de protección, entre los cuales se exhibe una sobrecarga
Control de la fuente de aire de la unidad de válvula solenoide, función de soldadura general fácil de realizar
Más funciones de control remoto son opcionales
Preguntas frecuentes
P: ¿Cómo lidiar con la falla de la máquina de alambre de cobre ultrasónica de la junta al soldar el arnés de cableado?
A: Análisis de falla de cable de cobre ultrasónico articular
En el trabajo, habrá un cierto problema debido al consumo mecánico del material en sí y las partes . se juzga si es normal (es decir, no toca la pieza de trabajo) . La onda ultrasónica es más de media hora, y la temperatura no puede exceder 50-70 grado {}}
Analice las siguientes razones: ① Si los tornillos de montaje están sueltos ② Si están agrietados
Se deben tomar las siguientes precauciones al contactar el generador ultrasónico y el marco de la máquina de soldadura:
◇ Antes de cualquier instalación de conexión eléctrica, asegúrese de que la fuente de alimentación esté en el estado apagado;
◇ El personal no profesional y técnico de la Compañía tiene estrictamente prohibido abrir el generador ultrasónico para las operaciones de inspección, mantenimiento y reparación;
◇ Utilice un zócalo eléctrico con un terminal de conexión a tierra para evitar accidentes de descarga eléctrica y asegúrese de que el bastidor esté efectivamente conectado a tierra;
◇ El generador ultrasónico generará alto voltaje, no funciona con la cubierta superior abierta;
◇ No ponga sus manos debajo de la cabeza de soldadura, la presión hacia abajo y la vibración ultrasónica pueden causar accidentes de lesiones;
◇ Al usar la bocina de soldadura, no coloque los dedos entre el cabezal de soldadura y el molde
Para obtener más detalles del cable de cobre ultrasónico de la junta, ¡no dude en contactarnos!
