Soldador de costura de rollo ultrasónico
X30 es una máquina de encaje ultrasónico manual de alta potencia. Los componentes principales compuestos por un generador ultrasónico de seguimiento de frecuencia inteligente, un transductor de alta calidad y un cabezal de herramienta resistente al desgaste tienen un buen rendimiento cuando se utilizan para cortar, soldar y coser. Sistema de accionamiento de doble motor, velocidad ajustable, accionamiento automático del generador ultrasónico de seguimiento de frecuencia, ajuste manual de la presión, selección múltiple de ruedas de flores y función de alarma anormal.
La soldadora de costura de rollo ultrasónica produce costuras de soldadura continuas a través de un cabezal de soldadura en forma de disco. Consta de un generador ultrasónico de seguimiento de frecuencia inteligente, un transductor de alta calidad, un cabezal de herramienta resistente al desgaste, un motor único y un sistema de accionamiento de doble motor. Durante el proceso de costura de la soldadora de costura de rollo ultrasónica, el producto es suave, sin rebabas ni arrugas. La velocidad se puede personalizar y el bastidor y la superficie de la mesa están engrosados para garantizar una alta eficiencia y estabilidad durante el funcionamiento. Además, el dispositivo tiene múltiples funciones, como almacenamiento de datos, ajuste de presión, diversidad de ruedas de flores y alarmas anormales.
Parámetros:
| Modelo | X30-D54 | X30-L110 | X30-L220 |
| Frecuencia ultrasónica | 20 kHz | 20 kHz | 20 kHz |
| Potencia ultrasónica | Menor o igual a 2600W | Menor o igual a 2600W | Menor o igual a 2600W |
| Generador ultrasónico | JYD-2900SP | JYD-2900SP | JYD-2900SP |
| Transductor ultrasónico | JYD-5020-6P8-AU | JYD-5020-6P8-AU | JYD-5020-6P8-AU |
| Amplificador ultrasónico | S20-D54D38H129-H | S20-D54D38H129-H | S20-D54D38H129-H |
| Motor | Motor monofásico/asíncrono 60W 0,8A 110V 60Hz | Motor monofásico/asíncrono 60W 0,8A 110V 60Hz | Motor monofásico/asíncrono 60W 0,8A 110V 60Hz |
| Reductor | / | / | / |
| Métodos de trabajo | externo | incorporado | incorporado |
| Ancho del cuerpo | Menor o igual a 16 mm | Menor o igual a 100 mm | Menor o igual a 210 mm |
| Diámetro de la rueda de flores | 50 mm | 50 mm | 50 mm |
| Velocidad máxima | 20 m/min | 20 m/min | 20 m/min |
| Espacio de trabajo | 370 mm x 155 mm | 370 mm x 155 mm | 370 mm x 155 mm |
| Tamaño del cuerpo de la máquina | 500 mm x 125 mm x 265 mm | 500 mm x 125 mm x 265 mm | 500 mm x 125 mm x 265 mm |
| Tamaño completo de la máquina | 1210 * 600 mm * 1100 mm | 1210 * 600 mm * 1101 mm | 1210*600mm*1101mm |
| Fuente de alimentación | 220 V ± 10 % 50-60 Hz | 220 V ± 10 % 50-60 Hz | 220 V ± 10 % 50-60 Hz |
| Métodos de empaquetado | Caja de madera para exportación | Caja de madera para exportación | Caja de madera para exportación |
| Tamaño del paquete | 1250 mm x 600 mm x 1080 mm | 1250 mm x 600 mm x 1080 mm | 1250 mm x 600 mm x 1080 mm |
| Peso | 88,5 kg | 88,5 kg | 88,5 kg |
Características:
1. Alta estabilidad: la rotación de la rueda de soldadura y la rueda de presión están completamente sincronizadas durante la costura sin costuras ultrasónica. Sin diferencia de velocidad y ángulo, no provocará estiramiento, deformación o deformación de la tela, y la precisión es muy alta. Debido al efecto termofusible, no es necesario utilizar aguja e hilo. El producto tiene una mayor resistencia al agua, un peso más ligero y un plegado más fácil.
2. Sincronización de soldadura y corte: el equipo de costura sin costura ultrasónico no solo es adecuado para costura continua, sino también para cortar textiles mientras se suelda y realiza un sellado automático de bordes.
3. Sin radiación de calor: durante la costura ultrasónica, la energía penetra en la capa de material para soldar y no hay radiación de calor. Durante el proceso de costura continua, el calor no se transferirá al producto, lo que es particularmente beneficioso para el embalaje de productos sensibles al calor.

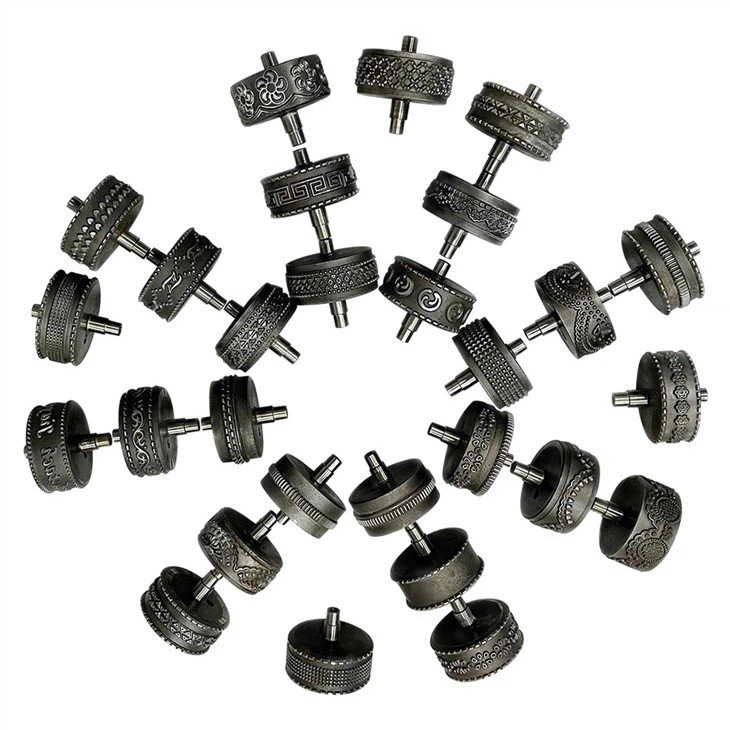

4. La costura de soldadura es controlable: la tela es arrastrada por la rueda de soldadura y la rueda de presión, y la tela es soldada por ondas ultrasónicas. El tamaño de la costura de soldadura y el relieve se pueden cambiar reemplazando la rueda de presión, lo que es más flexible y cómodo de usar.
5. Amplio rango de aplicación: todas las telas termoplásticas (suavizadas después del calentamiento), cintas especiales y películas se pueden soldar con un soldador de costura de rodillo ultrasónico, y los rodillos están hechos de acero templado para extender la vida útil.
Aplicaciones:
Adecuado para la soldadura continua de películas de gran tamaño, tejidos anchos, telas no tejidas o tejidos.
Para obtener más detalles sobre la soldadora de costura de rollo ultrasónica, ¡no dude en contactarnos!
