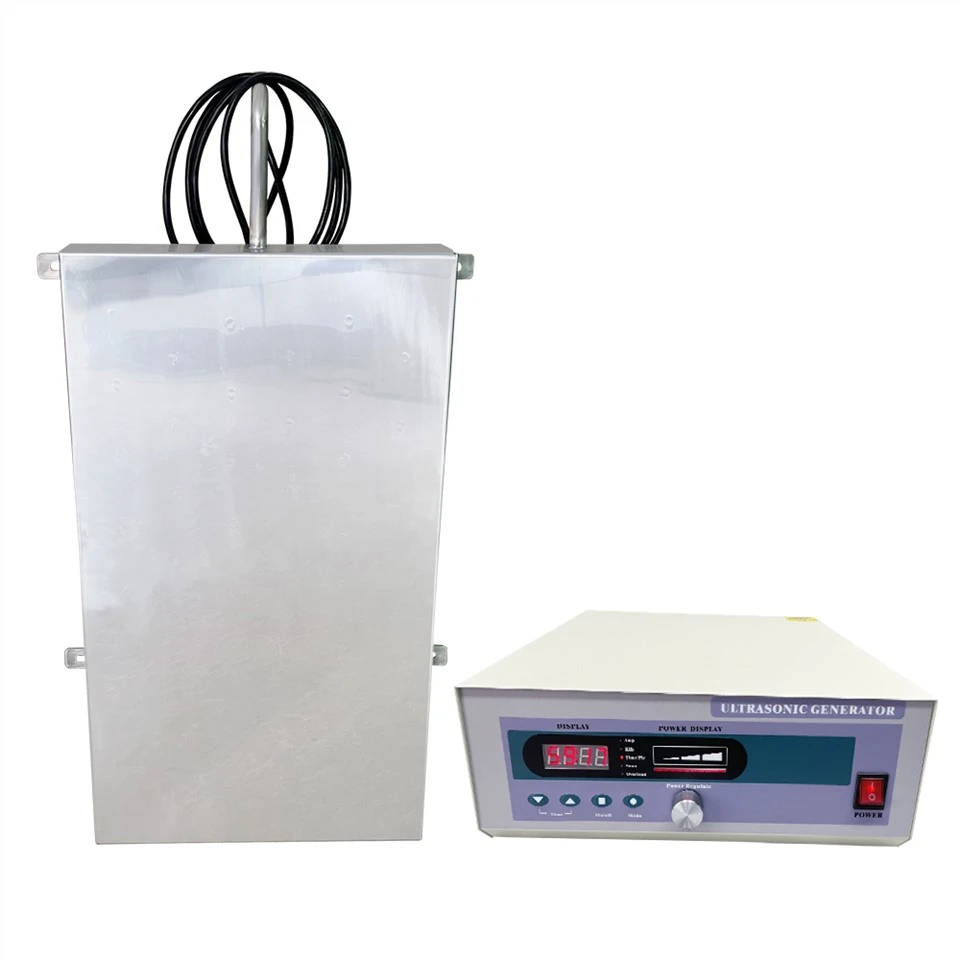

Caja de transductores ultrasónicos sumergibles
El dispositivo de caja de transductores ultrasónicos sumergibles se compone de dos partes, que incluyen la placa de vibración de los transductores ultrasónicos y el generador ultrasónico. Cuando el modelo estándar de la máquina de limpieza ultrasónica no es adecuado para un entorno de trabajo específico, además de las especificaciones especiales hechas a medida, también se puede utilizar un dispositivo de caja de transductores ultrasónicos sumergibles.
El dispositivo de caja de transductores ultrasónicos sumergibles se compone de dos partes, que incluyen la placa de vibración de los transductores ultrasónicos y el generador ultrasónico. Cuando el modelo estándar de la máquina de limpieza ultrasónica no es adecuado para un entorno de trabajo específico, además de las especificaciones especiales hechas a medida, también se puede utilizar un dispositivo de caja de transductores ultrasónicos sumergibles. En el equipo existente, si hay un tanque de limpieza ordinario, se puede agregar al dispositivo de placa vibratoria y convertirlo en una máquina de limpieza ultrasónica; la placa de vibración ultrasónica es para unir el transductor ultrasónico a la caja de material de acero inoxidable 316 cerrada o la caja de material de titanio, que a través del cable conectado al generador ultrasónico dividido, se puede colocar fácilmente en la solución de limpieza. Por lo general, se usa en líneas de producción de galvanoplastia a gran escala y en varios tipos de equipos no estándar. De acuerdo con la posición de colocación, el mantenimiento y el reemplazo se pueden convertir en tipo de oscilación inferior, tipo colgante lateral, tipo superior, etc. La configuración es flexible y la potencia ultrasónica se diseña de acuerdo con el tamaño real del tanque. La parte ultrasónica de la máquina de limpieza ultrasónica generalmente usa una placa de acero inoxidable para hacer que la matriz de transductores sea la parte inferior del tanque de limpieza y la encapsula en la parte inferior del tanque de limpieza para facilitar el mantenimiento. Este tipo generalmente también se llama placa de vibración. La frecuencia ultrasónica suele ser de 25 KHZ, 28 KHZ, 40 KHZ, 68 KHZ, 80 KHZ, 120 KH, etc.
Especificación
N º de Modelo. | JYD-1012P | JYD-1018P | JYD-1024P | JYD-1030P | JYD-1036P | JYD-1040P | JYD-1048P |
Potencia ultrasónica (w) | 600 | 900 | 1200 | 1500 | 1800 | 2000 | 2400 |
Cantidad de transductores (piezas) | 12 | 18 | 24 | 30 | 36 | 40 | 48 |
Frecuencia ultrasónica (KHz) | 17/20/25/28/40/53/68/80/100/132/170/200Khz | ||||||
Material | SUS304 o SUS316L 2.0-3.0mm de espesor recubierto de cromo | ||||||
Fuente de alimentación | AC220V±10 por ciento 50/60Hz o AC220V±10 por ciento 50/60Hz | ||||||
Dimensión de la caja de transductores (mm) | 350*300*100 | 450*300*100 | 550*400*100 | 580*450*100 | 600*500*100 | 650*550*100 | 700*600*100 |

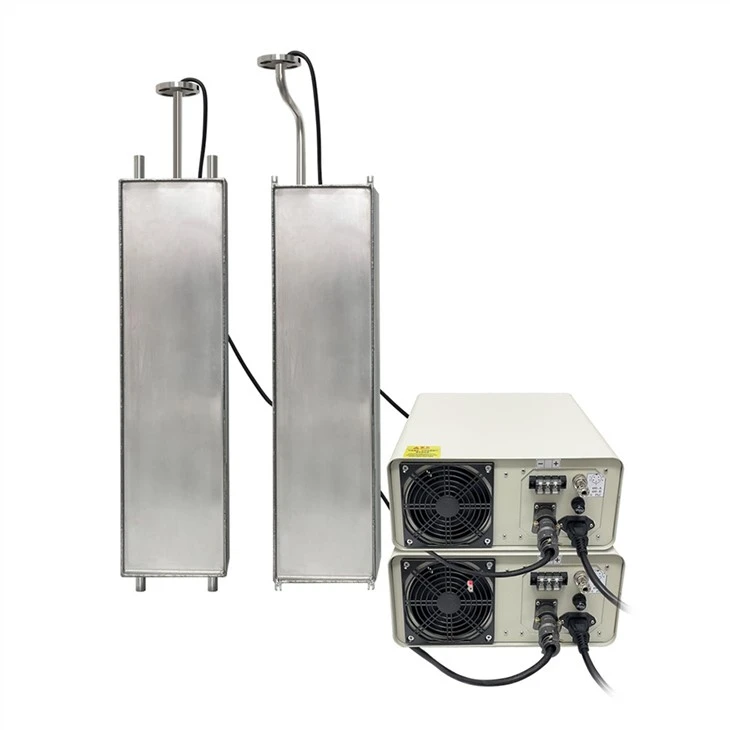

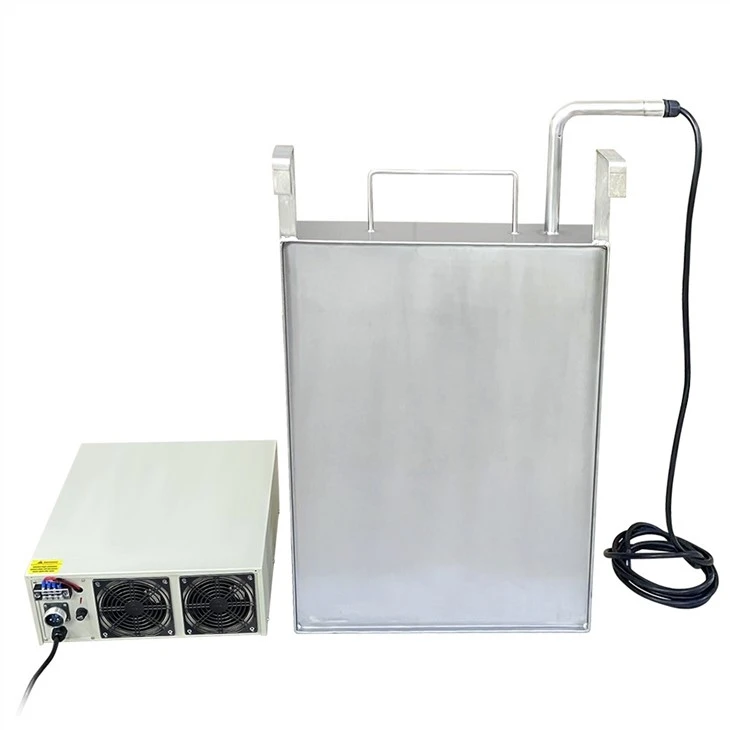

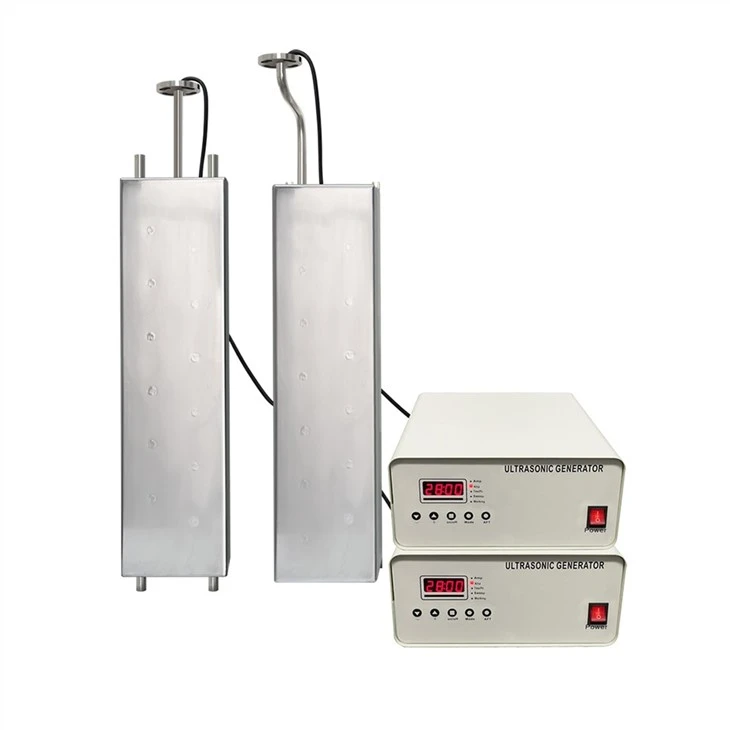

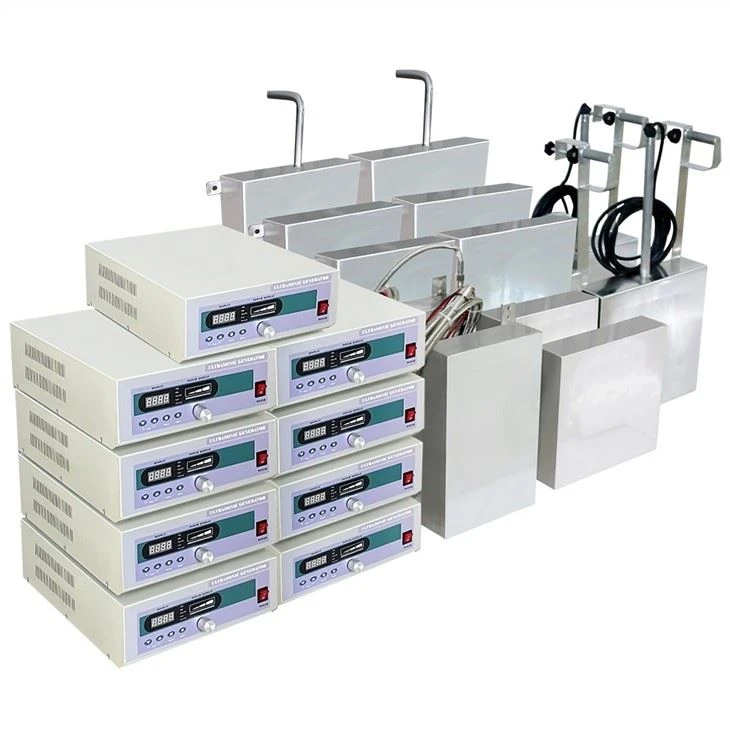

La caja de transductores ultrasónicos sumergibles proporciona una gran flexibilidad para el diseño del sistema de limpieza por ultrasonidos. Estas unidades modulares selladas de acero inoxidable pueden integrarse en sistemas nuevos o adaptarse a sistemas existentes para mejorar el rendimiento de la limpieza ultrasónica. Las frecuencias disponibles incluyen 25 khz, 40 khz, 72 khz, 80 khz, 104 khz, 120 khz, 140 khz, 170 khz, 220 khz, 270 khz. Los transductores ultrasónicos de inmersión se pueden instalar en el costado y en el fondo del tanque de limpieza, dependiendo de la geometría del tanque de limpieza. En general, se recomienda instalar el transductor en el costado del tanque de limpieza donde la profundidad es más del doble del largo o ancho.
El transductor ultrasónico adopta una estructura de acero inoxidable 316L de gran tamaño. Todas las juntas están totalmente soldadas por soldadores experimentados que utilizan gas inerte en nuestras propias instalaciones. Cada unidad ha sido probada previamente antes del embalaje para garantizar que todos los componentes del transductor funcionen de manera efectiva. El equipo ensamblado se probará funcionalmente en el líquido durante al menos 24 horas antes del envío.
La caja del transductor ultrasónico de inmersión es un dispositivo independiente. Siempre que esté fijo en su lugar, no hay necesidad de conectarlo al tanque de limpieza. Por lo tanto, los transductores pueden moverse de un tanque de limpieza a otro cuando sea necesario y colocarse en una posición adecuada para propósitos especiales. La mayoría de los transductores ultrasónicos que se utilizan para el pretratamiento y el enchapado suelen montarse en un bastidor para que puedan instalarse y retirarse como una unidad para acelerar la limpieza, la inspección y el mantenimiento del tanque de limpieza.
