Funciones del convertidor ultrasónico piezoeléctrico.
Jun 24, 2022

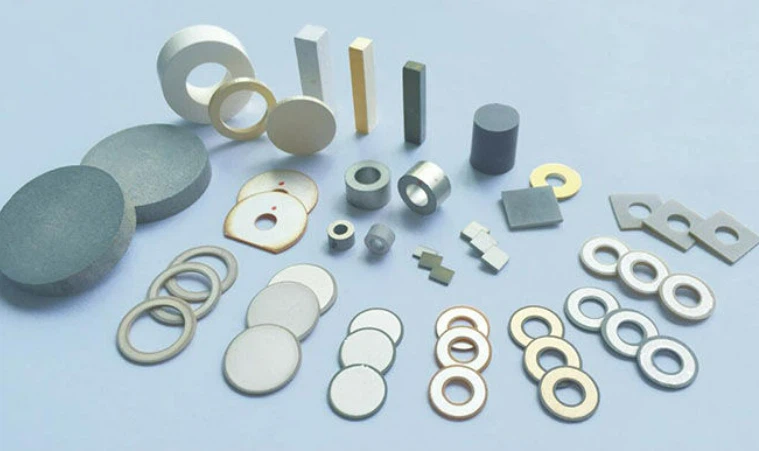

El cristal piezoeléctrico se utiliza para la operación de resonancia. Como se muestra arriba, la estructura interna tiene dos obleas piezoeléctricas y una placa de resonancia. Cuando la frecuencia de la señal de pulso externa en los dos polos es igual a la frecuencia de oscilación natural del chip piezoeléctrico, el chip piezoeléctrico resonará y hará que la placa de resonancia vibre para generar ondas ultrasónicas, que es el generador ultrasónico; Si no hay voltaje, cuando la placa de resonancia recibe la onda ultrasónica, el oscilador piezoeléctrico se presionará para que vibre, y la energía mecánica se convertirá en una señal eléctrica y luego se convertirá en un receptor ultrasónico. La estructura del convertidor de transmisión ultrasónica es ligeramente diferente a la del convertidor de recepción.
Método de unión del cabezal vibratorio ultrasónico de la máquina de limpieza ultrasónica:
La mayoría de los fabricantes de sistemas ultrasónicos piezoeléctricos utilizan resina epoxi de alta temperatura para conectar el transductor a su superficie de radiación. Corvida usa espárragos metalúrgicos para conectar el sensor a la resina epoxi para evitar que el sensor se caiga de los espárragos, proporcionando una unión más fuerte que la epoxi sola. De hecho, si intenta tirar uno de nuestros sensores del tanque de combustible con un martillo, ¡hará un agujero en el tanque de combustible en lugar de quitar el sensor!
El transductor magnetostrictivo conecta la base del transductor al diafragma ultrasónico mediante soldadura fuerte al vacío.
Los sensores adheridos con epoxi sin pernos metalúrgicos no pueden soportar entornos hostiles donde los objetos pueden caer sobre el diafragma y dañar el sensor adherido con epoxi. Sin embargo, estos entornos no existen en el 99 por ciento de las operaciones de limpieza ultrasónica. Además, el sensor puede prevenir fácilmente tales daños.
